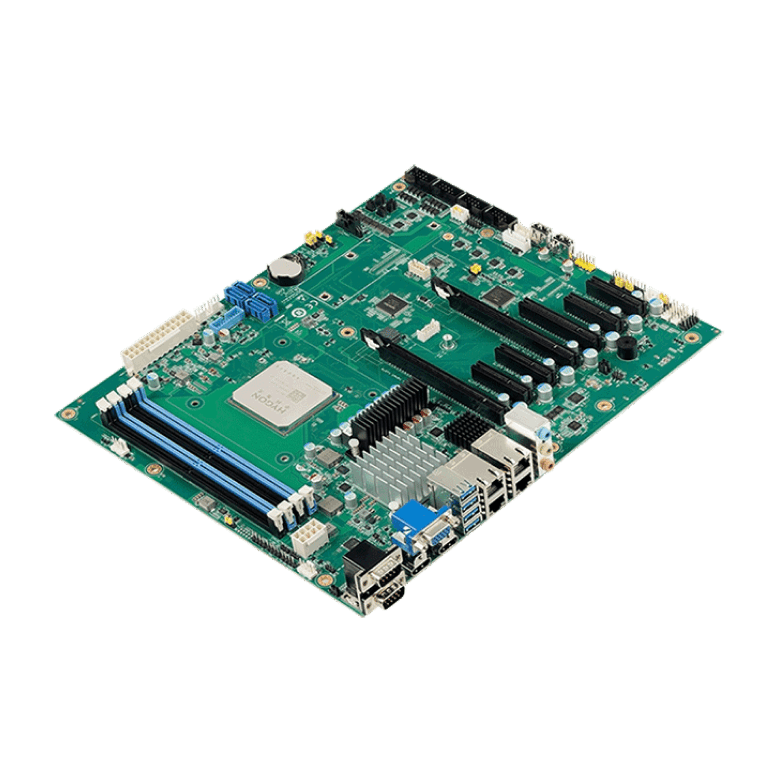

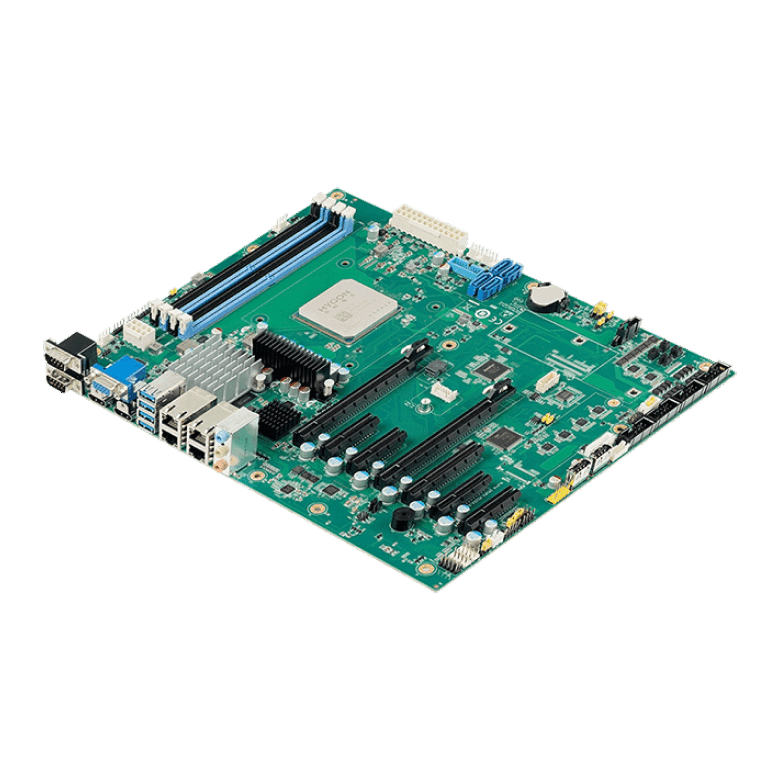

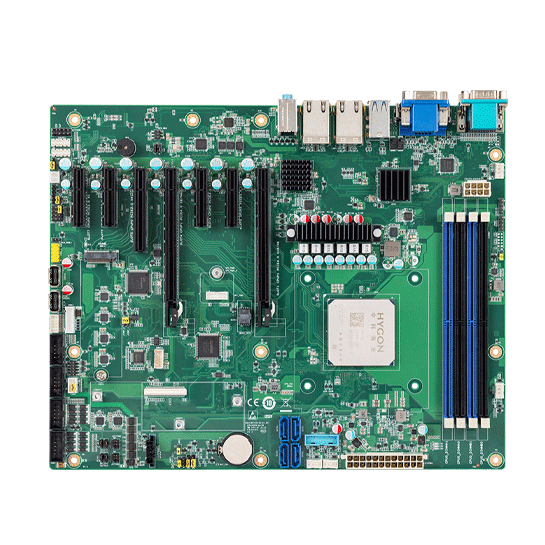

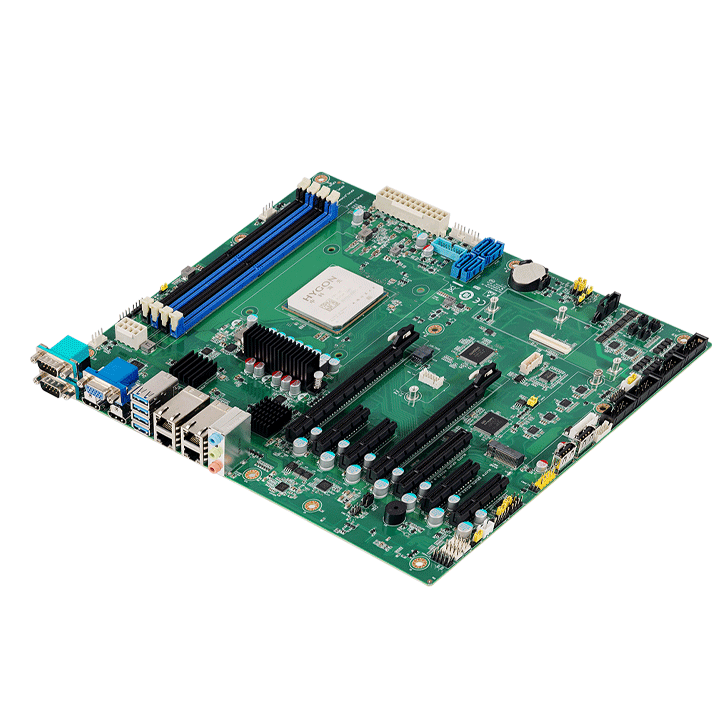

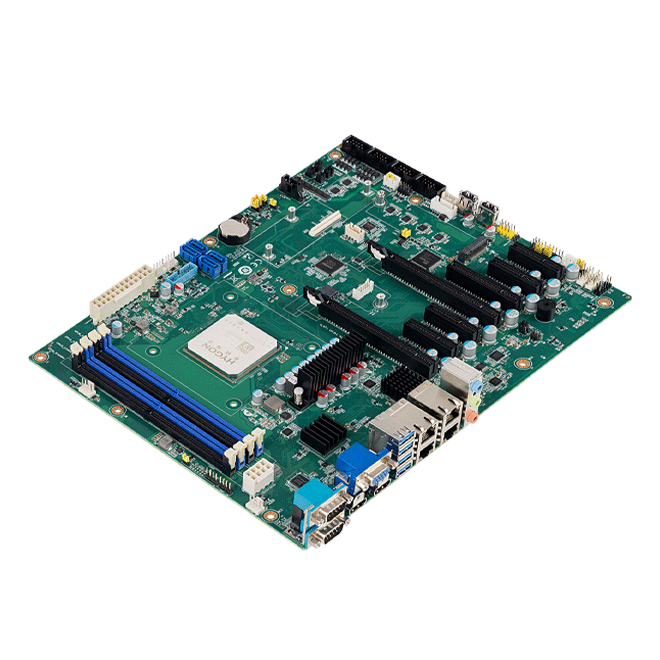

IBH71W
国产海光ATX主板
国产化高性能处理器，支持海光4号 3490和3450E处理器
中国自主化处理器，海光4号平台.
支持SM3与SM4国密算法以及CSV3.0技术
支持TPM技术以及BMC
支持最高CPU主频：16核3490 2.8GHz，8核3450E 3.6GHz
支持双通道，3490 DDR5 5200 MT/s，3450E 5600 MT/s,UDIMM，None ECC，最高容量可达128G
支持2个PCIeX16插槽，1个 PCIeX8插槽，4个PCIeX4插槽
支持独立三组显示，2路HDMI，一路VGA
支持UOS、麒麟、欧拉等国产操作系统
支持SM3与SM4国密算法以及CSV3.0技术
-
资料下载
-
获取报价
产品规格
Swipe Left
| 处理器 | CPU | Hygon 3490 | Hygon 3450E |
| 主频 | 2.8 GHz | 3.6GHz | |
| Core | 16核 | 8核 | |
| TDP | 135W | 75W | |
| L3 Cache | 32MB | 16MB | |
| Socket | BGA | BGA | |
| BIOS | 百敖BIOS | 百敖BIOS | |
| 内存 | 技术 | 4XDDR5-5200 | 4XDDR5-5600 |
| 最大容量 | 128 G(UDIMM) | 128 G(UDIMM) | |
| 扩展槽 | PCIe x 16插槽 | 2 个PCIe x 16插槽，PCIe Gen 4x8 link(默认)；BOM option可配置成PCIE1 PCIe Gen4 x16 link，PCIE5无功能 | |
| PCIe x8插槽 | 1个PCIe x 8 插槽，Gen3 x 4 link(默认)；BOM option可配置成NVME1功能，PCIex8 插槽无功能 | ||
| PCIe x4插槽 | 4个PCIe x 4 插槽，Gen3x1 lin（k PCIE6和BMC共用PCIE x1Link，自动切换） | ||
| 显示 | 芯片 | 芯动科技3F99A4 | |
| 接口 | 2个HDMI，1个VGA，独立3显 | ||
| 分辨率 | HDMI2 4K@60Hz ,HDMI1 1080P@60Hz,VGA 1080P@60H（z 默认）或2 × HDMI 4K@60Hz,VGA无显（固件变更） | ||
| 以太网 | 芯片 | WX1860A4 | |
| 连接器 | 4个RJ45 | ||
| 速率 | 10/100/1000 Mbps | ||
| 存储 | SATA | 4个SATA3.0(600 MB/s) | |
| M.2 | 1个2280 NVMe M key M.2插槽，与PCIe x8插槽复用PCIex4 link (M.2预留) | ||
| 后置I/O | HDMI | D | |
| VGA | 1 | ||
| 串口（232) | 2 | ||
| 网口 | 4 | ||
| USB | 2个USB 3.2, 2个USB 2.0 | ||
| 音频接口 | 1个MIC-in，1个Line-in，1个line-out | ||
| 内置接口 | USB | 2个USB2.0，2个USB3.2，2个USB 2.0 type A | |
| 串口 | 8个 (6个RS-232 + 2个RS485/422/232带隔离) | ||
| PS2 | 1个 | ||
| GPIO | 1个(8-bits) | ||
| Fan 接口 | 4个 | ||
| BMC插槽 | 1个BMC插槽用于配置IPMI-2000 BMC模块 | ||
| SPI端口 | 1个SPI端口可用于配置TPM/TCM模块 | ||
| FPAUD | 1个 | ||
| 电源 | Power on | 标准ATX 24pin+ 8pin CPU供电 | |
| 温度 | 工作 | 0 ~ 60°C | |
| 存储 | -40 ~ 85°C | ||
| 物理特征 | 尺寸(长x宽) | 304.8 x 244 mm (12" x 9.6") | |
